作为一名石材深化设计师必须具备三大基本功，能看懂施工图，会独立操作定位测量技术和掌握石材图纸画法。

什么叫石材定位测量技术呢？

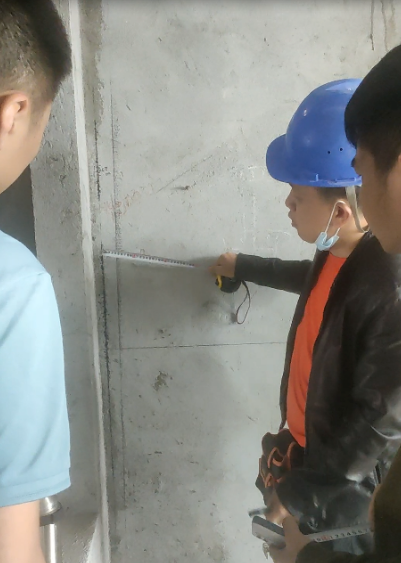

特指为了确定装饰部位石材完成面尺寸，利用钢卷尺、测距仪、红外线平水仪等工具，按工地指定的基准测量后获得一系列可验证的数据。定位测量最核心的目的，其实就是为了确定石材完成面。


石材定位测量技术的三原则：定思路，定基准和可验证。

这里讲的三原则，是围绕提升石材下单效率和确保石材下单尺寸准确，从得出测量数据早、中、晚三个不同阶段不同控制要点的考量制定的原则，属广义的指导原则，归纳后方便记忆。

前期，主要抓该项目定位测量规划；进场后，主要抓定基准和测量工作；后期，即画图阶段，重点检查和验证石材加工图纸尺寸是否正确的工作。

一、定思路。

本文所讲的定思路？主要分三层意思。

第一，完成该项目的下单总体思路。当你接到石材放样任务，根据项目大小，交货工期缓急，制定出一个初步的《石材出图计划》；

第二，人力资源和工具配备。根据初步计划，内部协调好技术员人手和准备好所需的测量工具；

第三，石材出图思路。先将整个项目划分成若干个独立小区域，然后按小区域分区测量，画出该区域的《平面总图》、《立图总图》和《安装大样图》，待《总图》由甲方负责人或委托人审核通过后，再拆分《总图》，即制作石材加工厂的生产图(也叫石材排版图)的全过程。

具体步骤如下：

1、当你接到下单任务，第一时间拿到、并熟悉施工图。重点放在评估石材工作量大小和石材出图难度上面？

2、了解该项目施工进展情况，评估是否具备石材放样条件？

3、测量工具准备。按技术员人数，配备合理数量的红外线平水仪、吊锤、钢粗、钢卷尺、笔记本、钢笔、木工铅笔、大头笔、墨斗、墨汁、鱼丝线等工具。

4、技术员手头工作的交接。当确定了出差日期后，凡手上有活的技术员，至少提前一天把自己未干完的工作与同事交接好。

5、出发前，建议你公司先派一名有放样经验的技术员到工地，重点与该项目的负责人沟通好《石材出图计划》的细节，再次评估是否具备放样条件，并协调好大部队到工地后的食宿问题。'

二、定基准。

所谓定基准？简而言之，我们把施工方与石材技术员双方沟通确定的测量起始点叫做基准，它可以是任意的点、线、面。我们把这种双方认可的基准，叫做「公共基准」。

当你画完图，双方可以按「公共基准」来验证图纸尺寸是否正确。比如，装修公司弹在墙上的1米线(或者弹在其他高度的平水线)；在地面上弹的石材完成面线，等等，这些都叫做「公共基准」；

另外一种，为了控制石材测量精度，在公共基准的基础上，石材技术员单方面临时测量指定的点、线、面，因为不是双方认可的基准，我们把这些叫做「临时基准」，可供自己后期检查图纸尺寸是否正确用，检查效率非常高。

再次强调一下，作为石材技术员，我们不能片面理解公共基准就只有墙面弹的平水线，地面弹的轴线和石材完成面线。公共基准，可以是双方认可的任意的点、线、面。只有公共基准和临时基准，两者灵活使用，定位测量工作才能高效。

三、可验证。

所谓可验证，这里特指土建结构总、分尺寸数据和石材完成面总、分尺寸数据的比对和印证。我们为了方便后期对石材完成面进行微调，如果平时测量了一部分安装位土建尺寸的话，这个时候就非常有用，能够清楚告诉我们微调后的石材到底能不能装上。

从测量方面来讲，针对单个墙面的验证方法，如果分段测量数据与总尺寸数据能够完全吻合的话，表示我们测量数据正确；针对同一区域多个墙面的验证方法，如果多个墙面测量尺寸数据在平面图中能首尾交圈，也证明了我们测量数据正确。

如果不能交圈，就需要返工测量，直到最终找到错误原因并纠正为止。当我们遇到一些大型五星级酒店一层地面的测量下单，充分利用好相邻空间的相交轴线来把多个空间串起来就非常重要，一般也需要整体交圈。

湛江民大喜来登五星级酒店一层地面石材下单，它一层有双大堂、电梯空间、旋梯空间、餐厅空间、商务空间和公卫，等等。如何通过局部分区测量后，利用轴线让所有空间在总平面图上能够完美交圈，的确难度不小。

从出图方面来说，当你把《石材总图》画完，提交施工方负责人审核，他们会按照公共基准来验证图纸尺寸是否正确？待审核完毕后方能拆图。

而且，所有《石材总图》和《石材加工图》的数据可以互相验证的。《石材加工图》的数据，全部来源于《石材总图》，只不过为了弥补石材加工和安装误差，在总图的基础上增加了安装调整余量而已。

所以，石材加工图数据一定会大于、或至少等于石材总图的尺寸，不可能小于总图尺寸。这也是一种检查加工图纸尺寸是否正确的常用方法。
